Manutenzione Straordinaria

Pulizia Carburatore XR 650R

Le operazioni base per una corretta pulizia del carburatore dell’Honda XR 650R, immancabile se vi piace arrangiarvi anche per la manutenzione straordinaria

Articolo di Cristiano aka “Cora” & Fred Krueger

Tra le operazioni che bisognerebbe fare con una certa periodicità c’é la pulizia del carburatore. A lungo andare, infatti, le impurità presenti nell’ aria e nel carburante possono compromettere la carburazione, rendendo difficoltoso l’ avviamento e provocando cali di prestazioni, a volte anche considerevoli. Diciamo che una cadenza annuale per una SM può andare, se si fa enduro potrebbe essere necessario ispezionare/pulire il carburatore più frequentemente.
La procedura che segue è riferita alla mia XR 650R SM dotata di carburatore originale. Comunque in linea di massima le operazioni sono le medesime per gran parte delle moto. In ogni caso, non mi assumo responsabilità in caso di danni.

Rimozione del carburatore

Ecco la “paziente”:

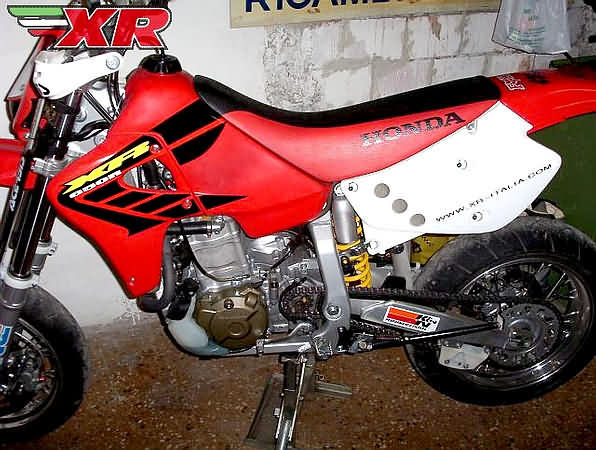

Ecco la Paziente

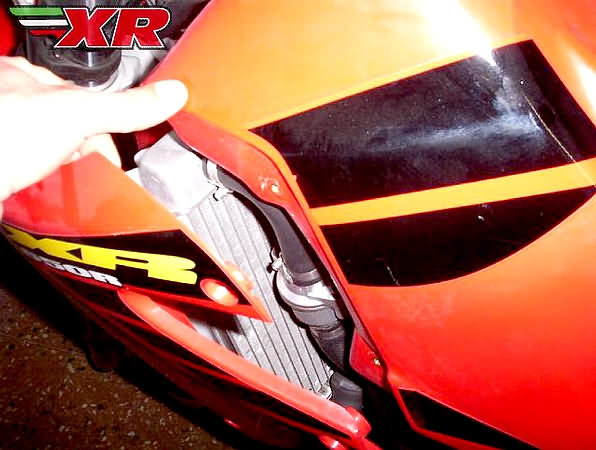

Per prima cosa bisogna asportare la sella ed i convogliatori del radiatore:

Pulizia Carburatore Honda XR 650R

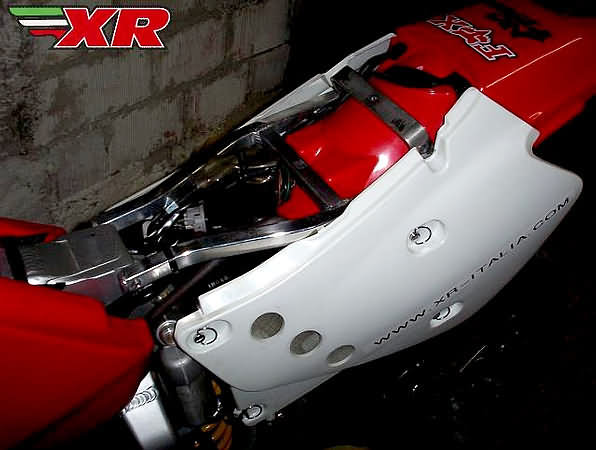

Sella Rimossa
Pulizia Carburatore Honda XR 650R
Rimozione dei Convogliatori

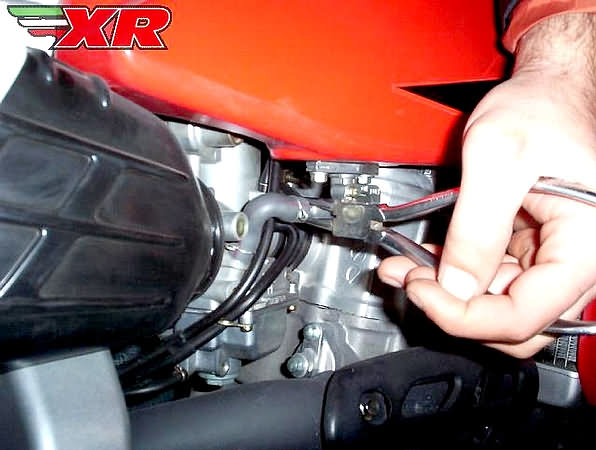

Per poi svitare i supporti del serbatoio. Poi, dopo aver chiuso il rubinetto della benzina, si può sfilare il tubicino di alimentazione e si può togliere il serbatoio:

Pulizia Carburatore Honda XR 650R

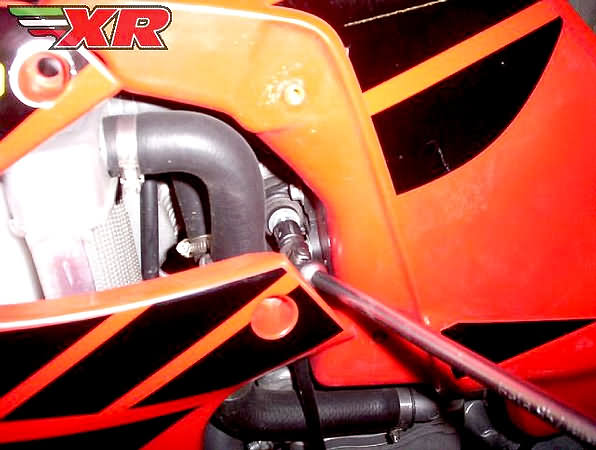

Rimozione VIti di Fissaggio Serbatoio
Pulizia Carburatore Honda XR 650R

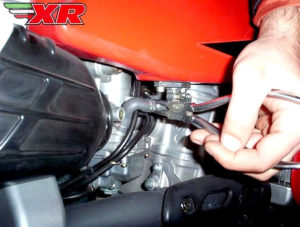

Scollegamento dei Tubi Carburante
Pulizia Carburatore Honda XR 650R

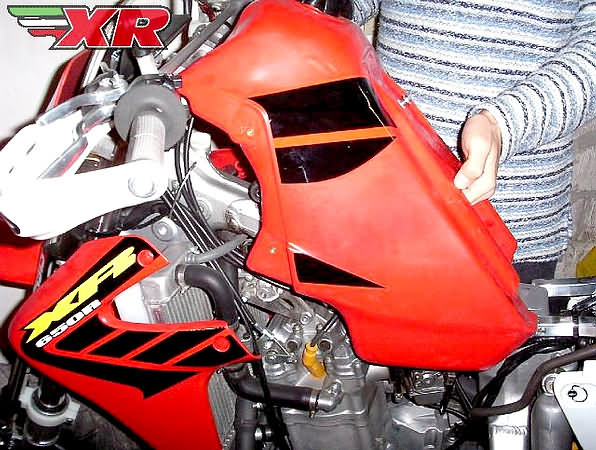

Rimozione del Serbatoio Carburante

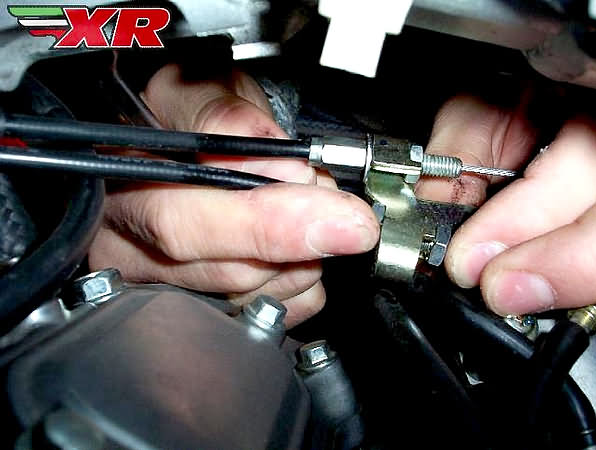

Poi occorre sfilare le guaine del comando gas dalla staffa del carburatore:

Pulizia Carburatore OEM Honda XR 650R
Scoillegamento Cavi Carburatore

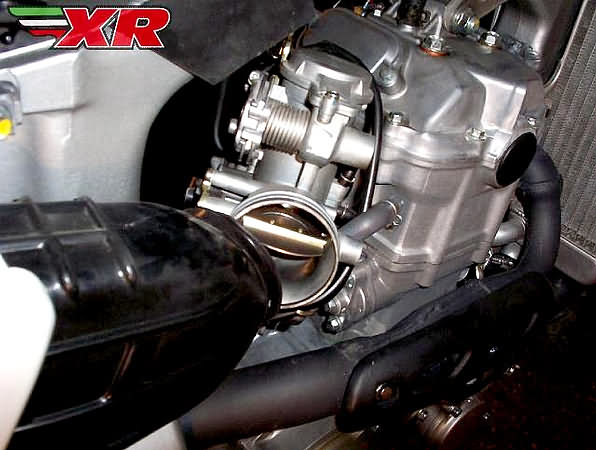

Poi si allenta il manicotto che collega carburatore ed airbox, allentando la fascetta, e si sfila il carburatore verso l’ esterno:

Pulizia Carburatore OEM Honda XR 650R
RImozione del Carburatore dal Motore

Smontaggio del carburatore e pulizia

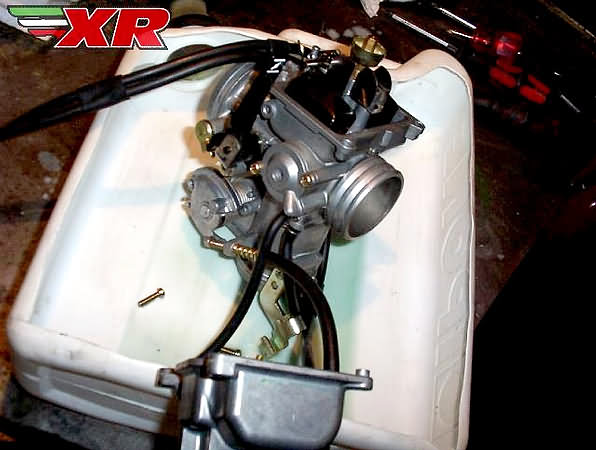

Ed ecco il carburatore pronto per essere smontato.
É meglio dotarsi di un recipiente (nel mio caso una tanica tagliata ad hoc), visto che la vaschetta del carburatore contiene un po’ di benzina.

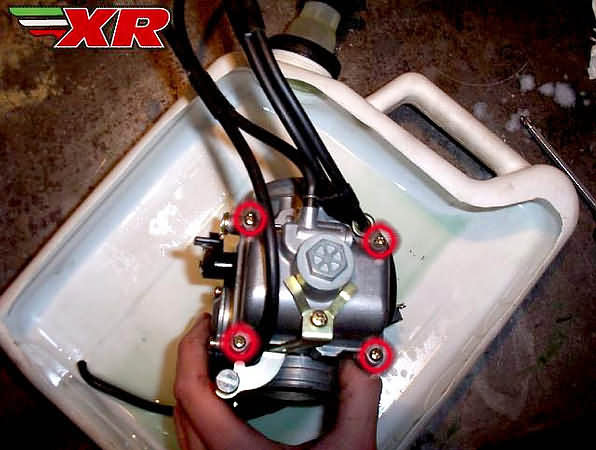

Si può iniziare a rimuovere la vaschetta, svitando le 4 viti evidenziate nell’ immagine. Attenzione, bisogna utilizzare un cacciavite a stella di dimensioni adeguate, è molto facile rovinare le viti.

Pulizia Carburatore Honda XR 650R
Viti da Rimuovere per la Rimozione della Vaschetta
Pulizia Carburatore Honda XR 650R
Carburatore con Vascchetta Rimossa

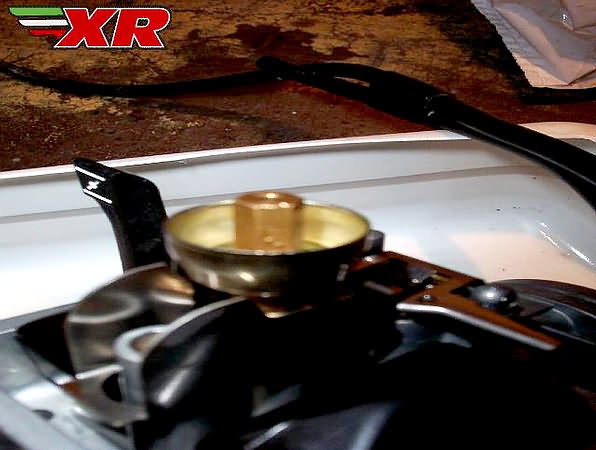

Poi si può svitare il getto del massimo, sempre utilizzando un cacciavite di dimensioni adeguate. Scusate la foto un po’ sfocata…

Pulizia Carburatore OEM Honda XR 650R
Getto del Massimo

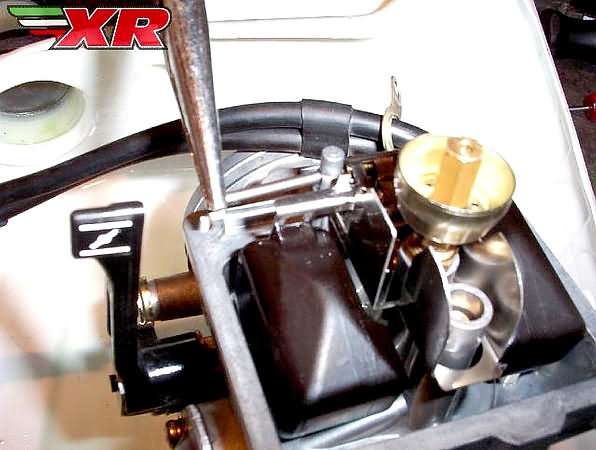

Poi si sfila la spinetta del galleggiante, con una pinza. Non stringetela troppo, si rischia di ovalizzarla:

Pulizia Carburatore OEM Honda XR 650R
Rimozione Perno Galleggiante

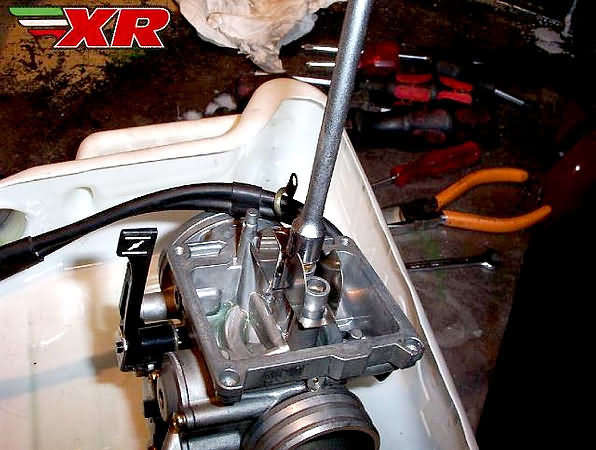

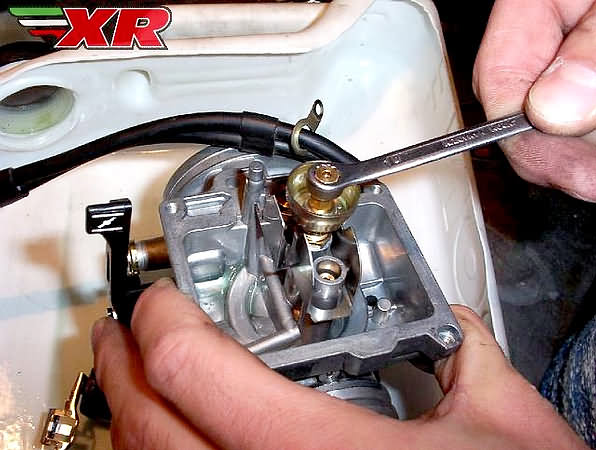

Una volta rimosso il galleggiante e lo spillo triangolare da esso comandato, si può svitare il polverizzatore:

Pulizia Carburatore Honda XR 650R
Rimozione del Getto del Massimo
Pulizia Carburatore Honda XR 650R
Rimozione del Polverizzatore

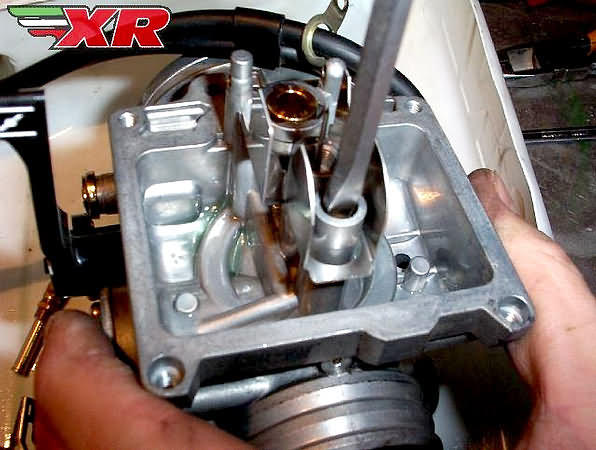

Per poi svitare il getto del minimo.:

Pulizia Carburatore OEM Honda XR 650R
Rimozione Getto del Minimo

Perfetto, il “reparto inferiore” è a posto. Per la pulizia basta lasciare per un po’ i componenti rimossi in un recipiente con benzina, e poi procedere alla pulizia col compressore, soffermandoci maggiormente su getti e polverizzatore.



Valvola e spillo conico

Ora si passa all’ ispezione della valvola e dello spillo conico.

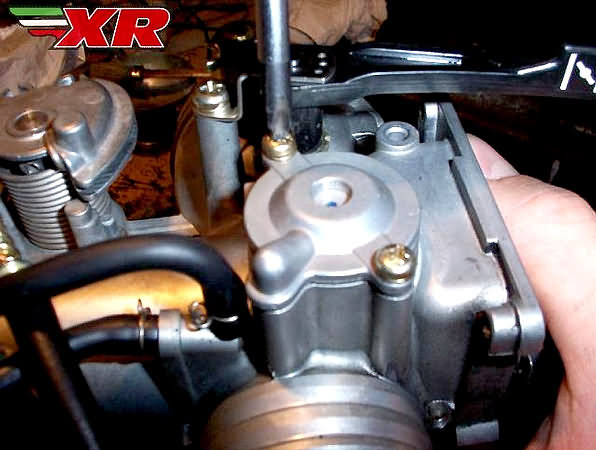

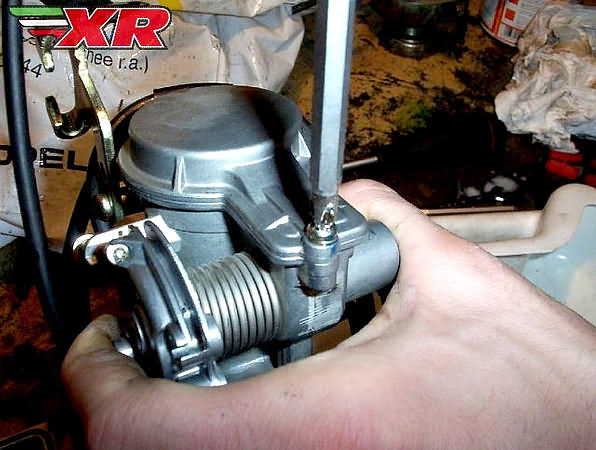

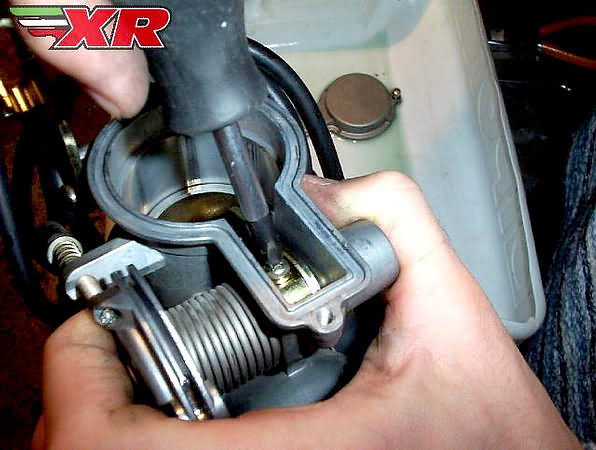

Svitate le due viti superiori, sempre con un cacciavite adeguato, prestando attenzione all’ OR posto sotto il coperchio:

Pulizia Carburatore OEM Honda XR 650R
Rimozione Coperchio Superiore

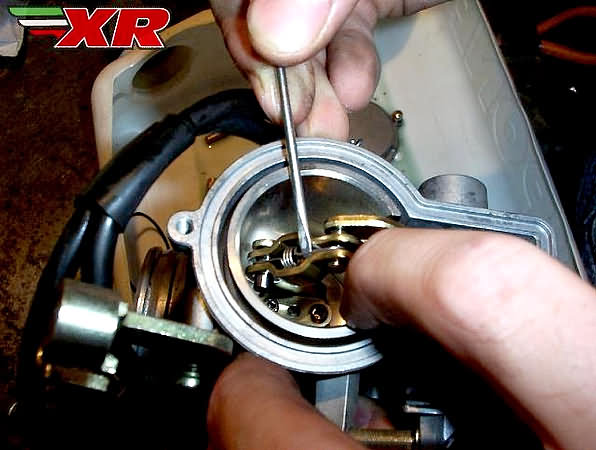

Poi si rimuove il meccanismo di comando della valvola. Attenzione a non stirare eccessivamente la molla.

Pulizia Carburatore Honda XR 650R
Scollegamento del Braccetto dal Perno di Rotazione
Pulizia Carburatore Honda XR 650R
Rimozione della Molla del Braccetto

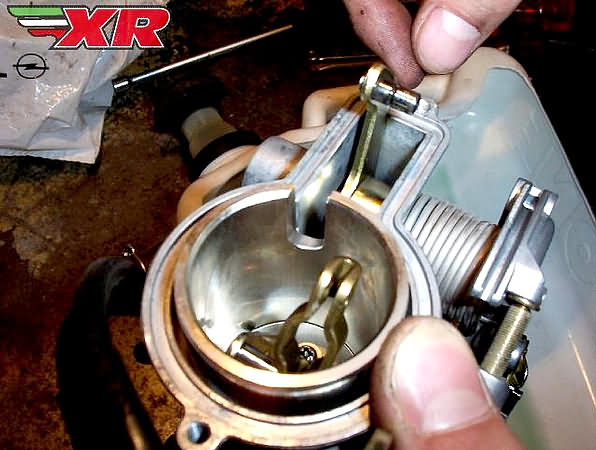

Liberata dal meccanismo di comando, la valvola può essere sfilata. Se tutto è a posto, la valvola non dovrebbe avere giochi anomali all’ interno della sua sede e sul mantello non dovrebbero essere visibili graffi di una certa entità o vere e proprie grippate.

Pulizia Carburatore OEM Honda XR 650R
Separazione del Braccetto

Vista dello spillo, se doveste ritenere necessario rimuoverlo (per la sostituzione ad esempio), sarà necessario svitare le due viti presenti sul fondo della valvola:

Pulizia Carburatore Honda XR 650R

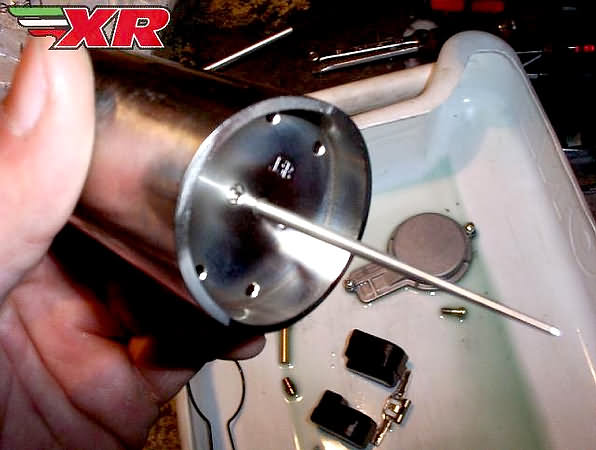

Valvola a Pistone con Spillo Conico
Pulizia Carburatore Honda XR 650R

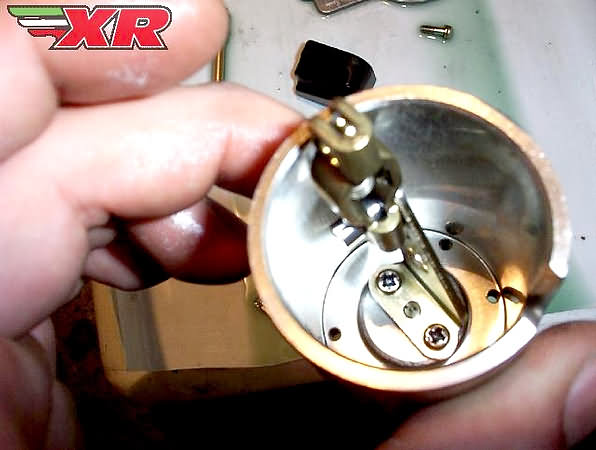

Vista Interna della Valvola a Pistone

Si prosegue con la membrana del circuito dell’ aria, verificate che sia integra:

Pulizia Carburatore Honda XR 650R
Rimozione del Coperchio della Valvola Cut-Off
Pulizia Carburatore Honda XR 650R

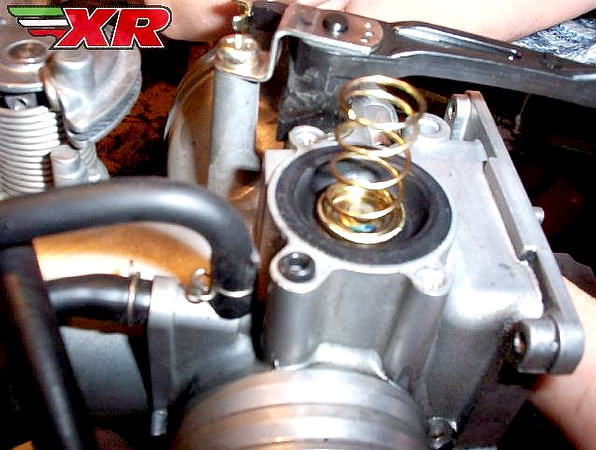

Molla e Valvola Cut-Off . Attenzione al piccolo OR

Qui, per la cronica mancanza da parte del “fotoreporter” (Fred) di batterie per la sua fotocamera, non è stato possibile fotografare le fasi relative all’ ispezione ed alla pulizia della vite di registro dell’aria. Bene, avvitatela contando di quanti giri era aperta (es. 2 giri e mezzo). Poi svitatela completamente e procedete alla pulizia della vite e del condotto. Successivamente rimontate e svitate la vite come in origine (considerando che nella stagione invernale la carburazione andrebbe lievemente ingrassata, quindi magari provate anche un quarto o mezzo giro in più).
Per la chiusura del carburatore e la reinstallazione, il procedimento è l’ inverso.

Buon Lavoro
